生物质锯末燃烧机

System Diagram

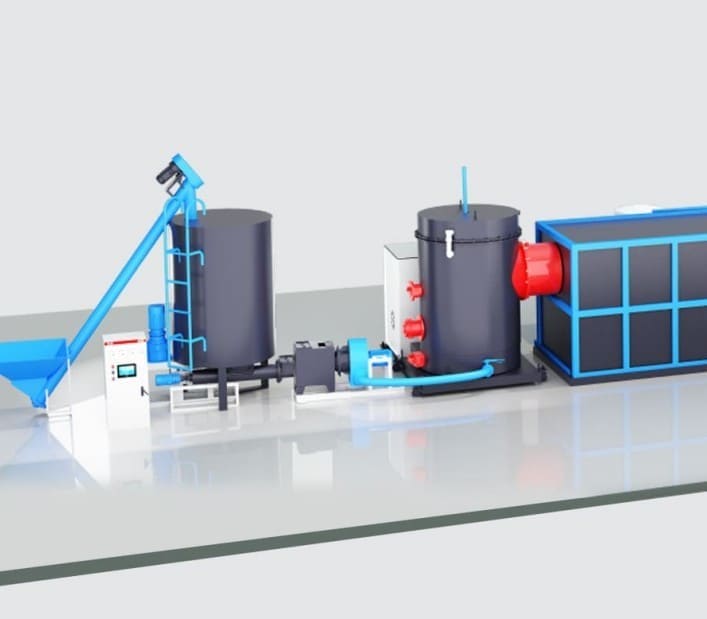

生物质锯末燃烧机对接锅炉系统

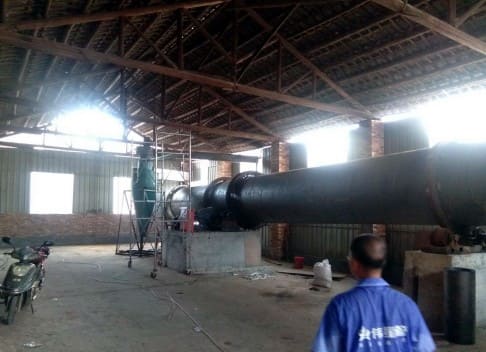

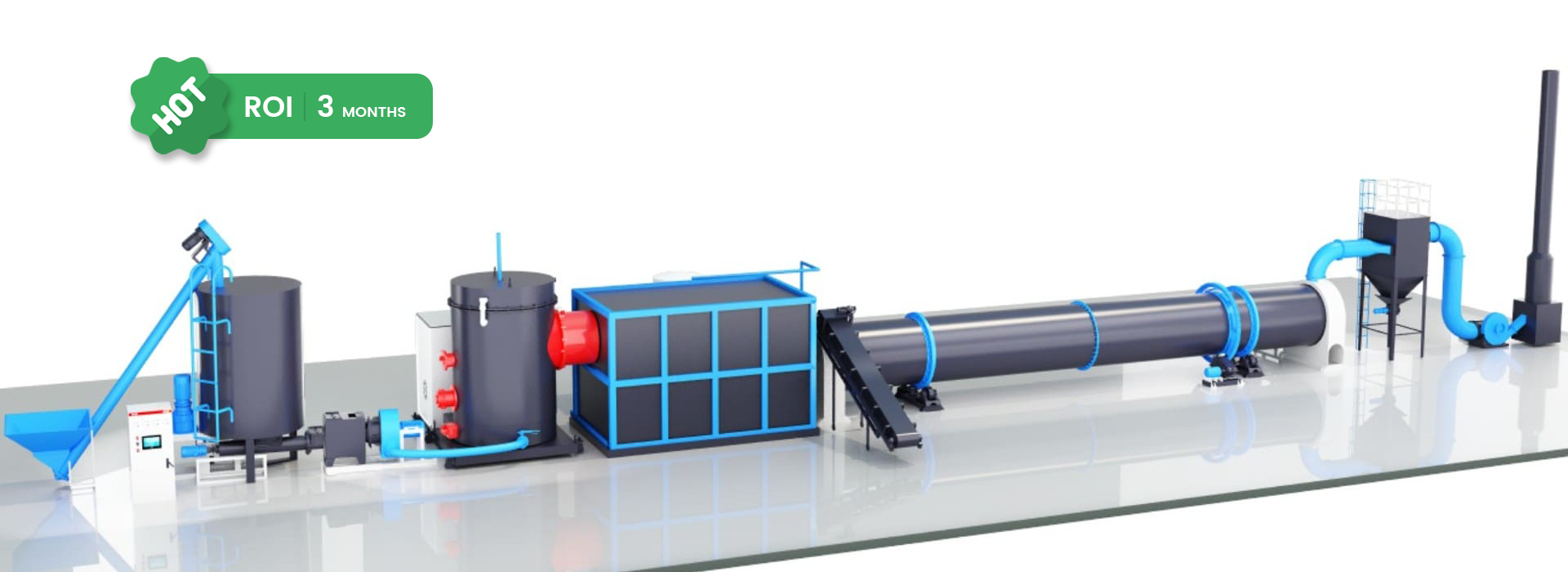

生物质锯末燃烧机对接烘干系统

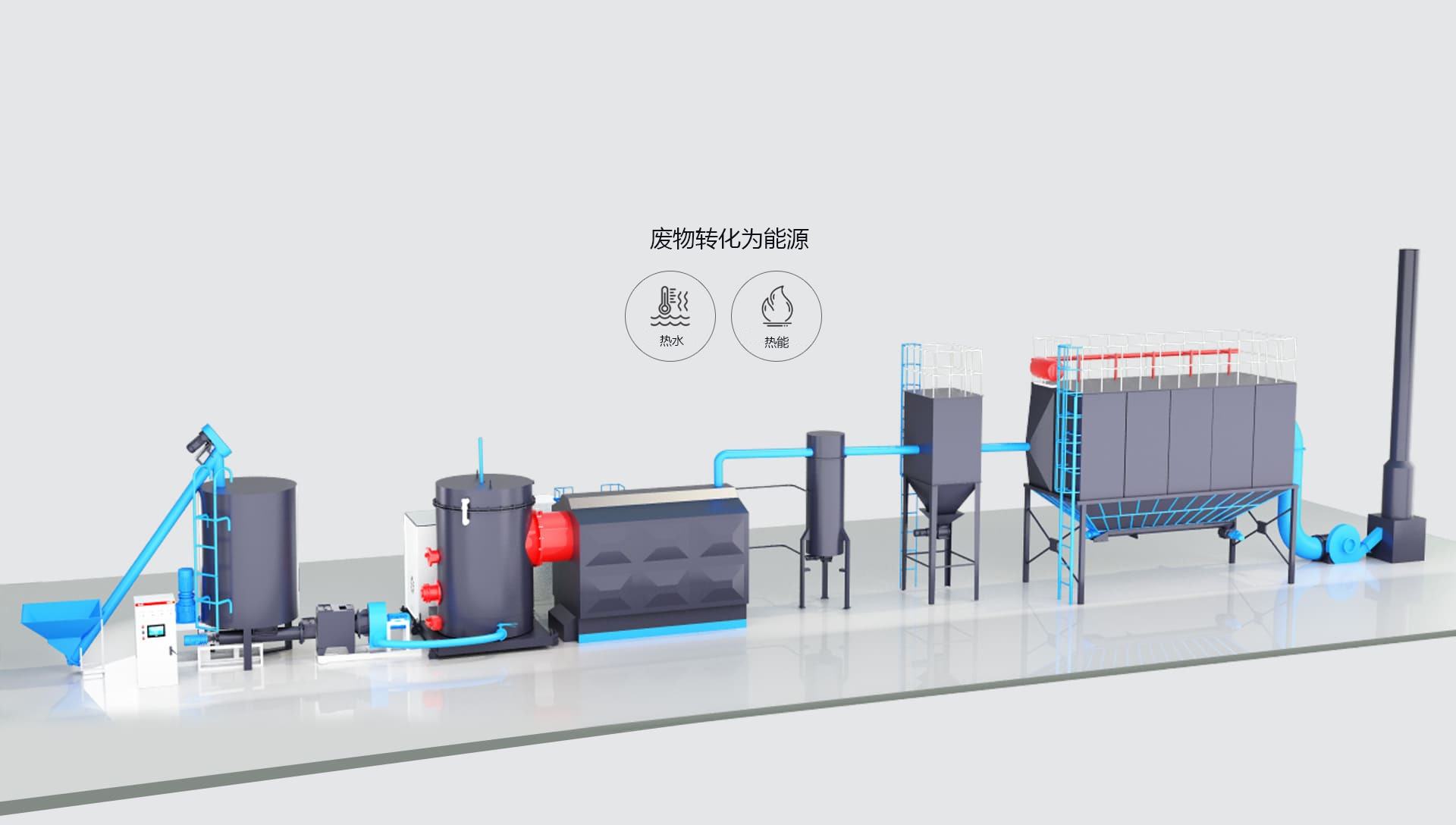

生物质锯末燃烧机与燃煤锅炉系统对接

生物质锯末燃机与燃气锅炉系统对接

1. 螺旋给料机

2. 料仓

3. 控制柜

4. 沉淀箱

5. 锯末燃烧机

6. 热交换机

7. 烘干机

8. 多管陶瓷除尘机

9. 引风机

10. 烟囱

螺旋给料机

料仓

控制柜

沉淀箱

锯末燃烧机

热交换机

烘干机

多管陶瓷除尘机

引风机

烟囱

1. 螺旋给料机

2. 料仓

3. 控制柜

4. 沉淀箱

5. 锯末燃烧机

6. 燃煤锅炉

7. 余热回收

8. 多管陶瓷除尘器

9. 布袋除尘器

10. 引风机

11. 烟囱

螺旋给料机

料仓

控制柜

沉淀箱

锯末燃烧机

燃煤锅炉

余热回收

多管陶瓷除尘器

布袋除尘器

引风机

烟囱

1. 螺旋给料机

2. 料仓

3. 控制柜

4. 沉淀箱

5. 锯末燃烧机

6. 燃油气锅炉

7. 余热回收

8. 多管陶瓷除尘器

9. 布袋除尘器

10. 引风机

11. 烟囱

螺旋给料机

料仓

控制柜

沉淀箱

锯末燃烧机

燃油气锅炉

余热回收

多管陶瓷除尘器

布袋除尘器

引风机

烟囱

Generation System

生物质锯末燃烧机
对接锅炉系统流程图

海琦生物质半气化锯末燃烧机，单机发热量可达20MW/th，对应锅炉吨位30吨。专用于工业工业，可实现24小时连续稳定运行。

生物质锯末燃烧机对接烘干系统

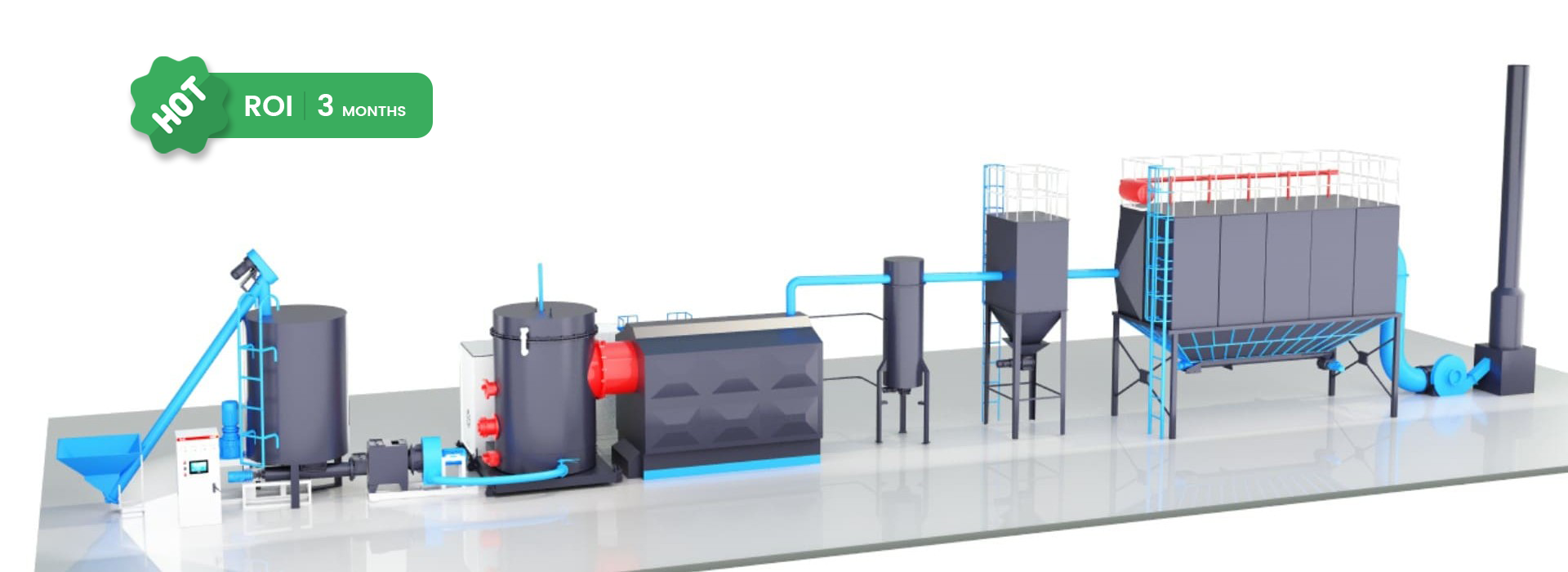

生物质锯末燃烧机与燃煤锅炉系统对接

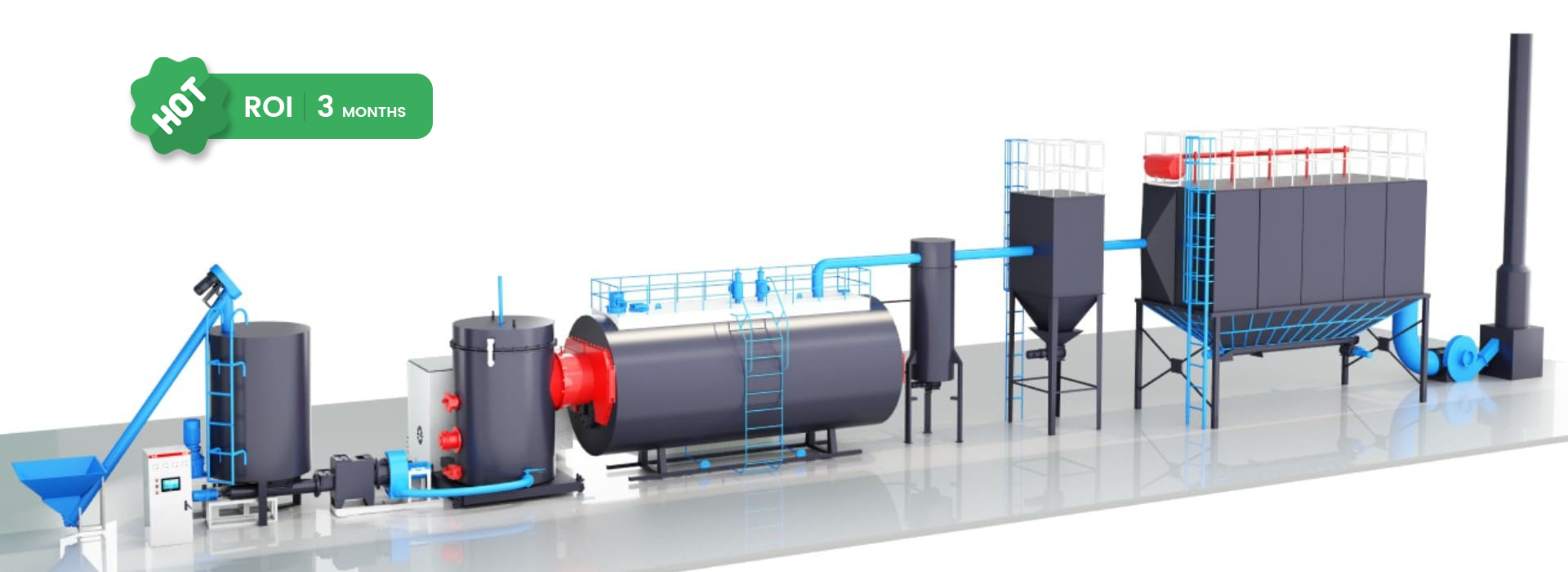

生物质锯末燃烧机与燃气锅炉系统对接

BIOMASS GASIFICATION

优势 & 特征

海琦生物质锯末燃烧机比天然气节能60%，比燃料油节能70%，比电力节能85% !

系统功能

1.海琦生物质半气化锯末燃烧机，单机发热量可达20MW/th，对应锅炉吨位30吨。
2.专用于工业工业，可实现24小时连续稳定运行。
3.我公司拥有型号齐全的设备，发热量350kw/ th - 20mw /th/h，对应锅炉吨位0.5吨至30吨。

自动化系统

1.安全自动送料，自动报警开关功能。
2.大、中、小火可根据工况自动切换。
3.可实现一键启动，安全自动点火。
4.手动控制和自动控制可自由转换，以适应不同的操作条件。

系统优势

1.整机采用一级高铝耐火材料浇注，主机采用4层防护措施，整机采用水冷却。
2.专业的耐火铸造工艺，锚固钉加固，合理的伸缩缝工艺。
3.炉顶采用4层美国耐火材料保护，顶盖采用水冷保温。
4.枪口采用进口高铝材料，耐冲刷，耐高温。
5.外层采用水套保护，降低炉体表面温度，充分保护炉体。
6.木屑的燃料成本比颗粒低30%。
7.主体采用三层保温，热量损失少，提高热量利用率。高温裂解多级涡流曝气，保证原料充分燃烧，提高热效率。
8.悬浮半气化燃烧，增加与氧气的接触面积，使燃料燃烧完全均匀，整体热效率可达95%。

系统安全

1.炉前、炉后，系统可互联联锁，防爆破、防回火。
2.系统微负压操作，一人值守操作简单。
3.炉体设有显示温度，可随时观察，避免高温对炉体的损坏和烫伤操作人员的危险。
4.生物质燃料成本低，自动化控制节省人工成本，科技设计效率高，综合节能效果明显。
5.环保达标，生物质燃料排放几乎为零污染，二氧化硫和氮氧化物远低于国家排放标准。
6.回收成本快，投资几万元，每年节省几百万。

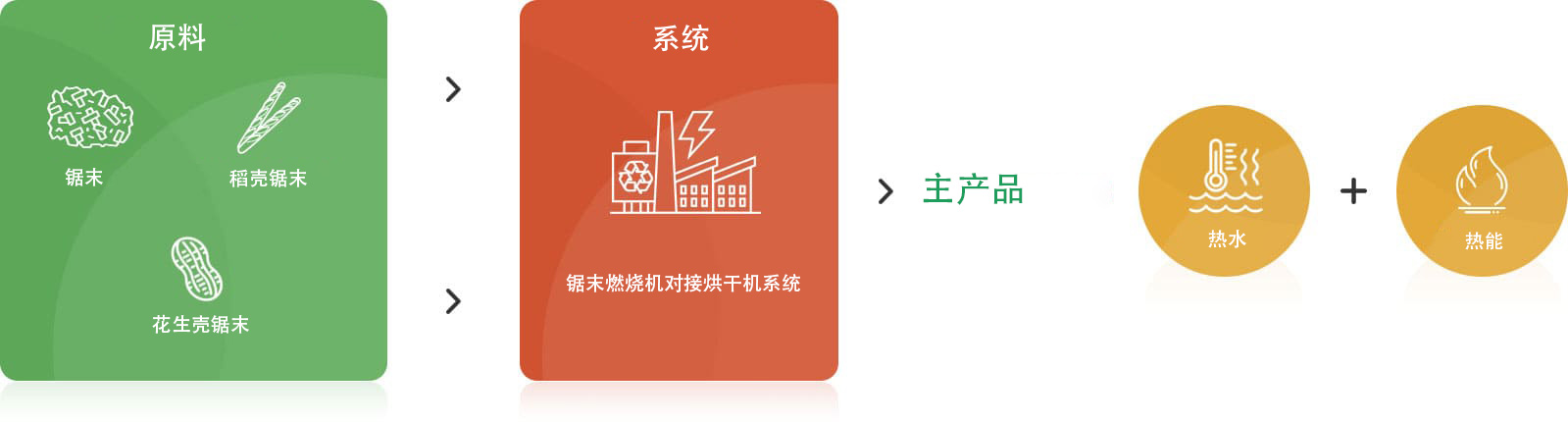

BY-PRODUCT DRAWING

生物质锯末燃烧机
对接锅炉系统副产品图

环保达标，生物质燃料排放几乎为零污染，二氧化硫和氮氧化物远低于国家排放标准。

Parameters

生物质锯末燃烧机参数

型号	额定热功率 (10⁴kcal)	额定电压V	输入功率 KW	燃料消耗量 Kg/h	匹配锅炉 T	外形尺寸 LWH	火口外径 0mm	火口中心高 mm	运输重量T
HQ-LJ1.0	60	380	4.5	180	1	195013502200	500	1040	0.9
HQ-LJ2.0	120	380	4.5	360	2	250017102800	630	1335	2
HQ-LJ4.0	240	380	7	720	4	280019403050	700	1530	3.6
HQ-LJ6.0	360	380	11.5	1080	6	300021803700	750	1580	5.8
HQ-LJ8.0	480	380	16.5	1440	8	310024403800	800	1650	7.7
HQ-LJ10.0	600	380	18.5	1800	10	325027003900	900	1850	9.6
HQ-LJ15.0	900	380	40.5	3000	15	380033505900	1150	2210	13
HQ-LJ20.0	1200	380	48.5	4000	20	420036006400	1450	2400	15
