生物质气化对接烘干煅烧系统

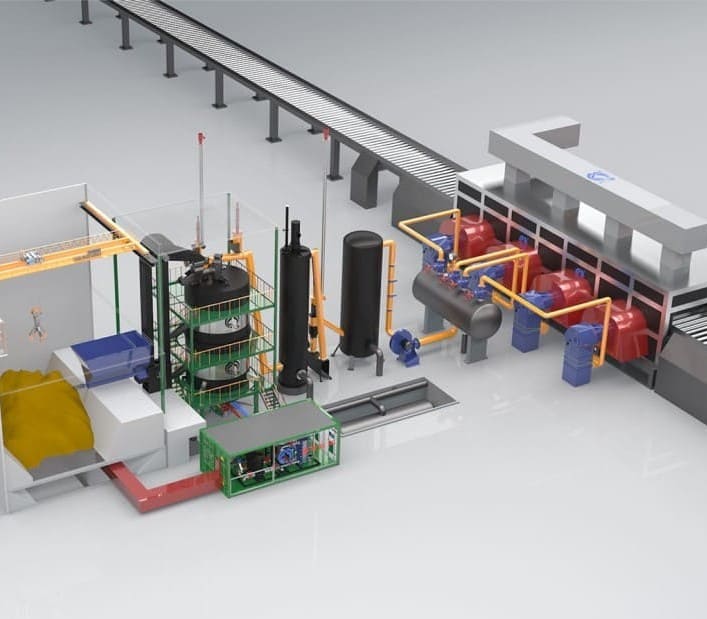

System Diagram

生物质气化
对接烘干煅烧系统

1. 破碎机

2. 控制室

3. 抓斗

4. 料房

5. 热风管道

6. 气化系统

7. ESP

8. 干式净化

9. 引风机

10. 分气罐

11. 燃烧器

12. 烘干箱

13. 热风出口

14. 地埋焦油罐

15. 循环水换热系统

破碎机

控制室

抓斗

料房

热风管道

气化系统

ESP

干式净化

引风机

分气罐

燃烧器

烘干箱

热风出口

地埋焦油罐

循环水换热系统

燃气管道

热风管道

焦油管道

热水管道

冷水管道

生物质气化

优势 & 特点

海琦专注于替代能源服务，为各种规模的项目提供长期运营和维护的定制解决方案。

更清洁，更环保

1.海琦生物质气化系统用于改造传统天然气干燥系统、工业煅烧、工业窑炉等，更清洁、更稳定、更高效、成本更低。
2.原料范围广，可再生生物质燃料，比化石能源更绿色，成本更低，更环保。
3.燃气温度高，热风温度可根据用户需要自动调节。
4.生物质气成本仅为天然气成本的20%~30%，经济价值可观，在产业改造项目中具有绝对优势。

智能，数字智能

1.系统可根据用户原有的干燥设备进行升级，从而实现整个系统的智能化运行，为系统运行提供稳定的工作条件。
2.可根据客户需求提供24小时无人值守解决方案。
3.系统采用多点控制，在线检测干燥系统的压力、温度、流量，并根据不同工况自动调节。

更安全，更可靠

1.海琦生物质气化系统采用智能联锁系统和用户干燥系统联锁，确保系统的可靠性、连续性和稳定性。
2.Ai多点采集系统信息，有效避免安全隐患，多点安全止回阀，可在紧急情况下自动切断阻燃防爆，可有效避免安全事故的发生。
3.系统运行更可靠，能为系统运行提供稳定性、连续性、可靠性。

更方便系统维护

1.本系统结构简单，操作方便，使用方便，维护方便。
2.可根据客户要求提供系统自动清洗功能，实现一键式清洗。
3.防堵防爆，系统根据智能传感机提醒用户保养时间和保养清洁区域。
4.该系统的智能阀门帮助用户提高防爆功能，消除安全隐患。

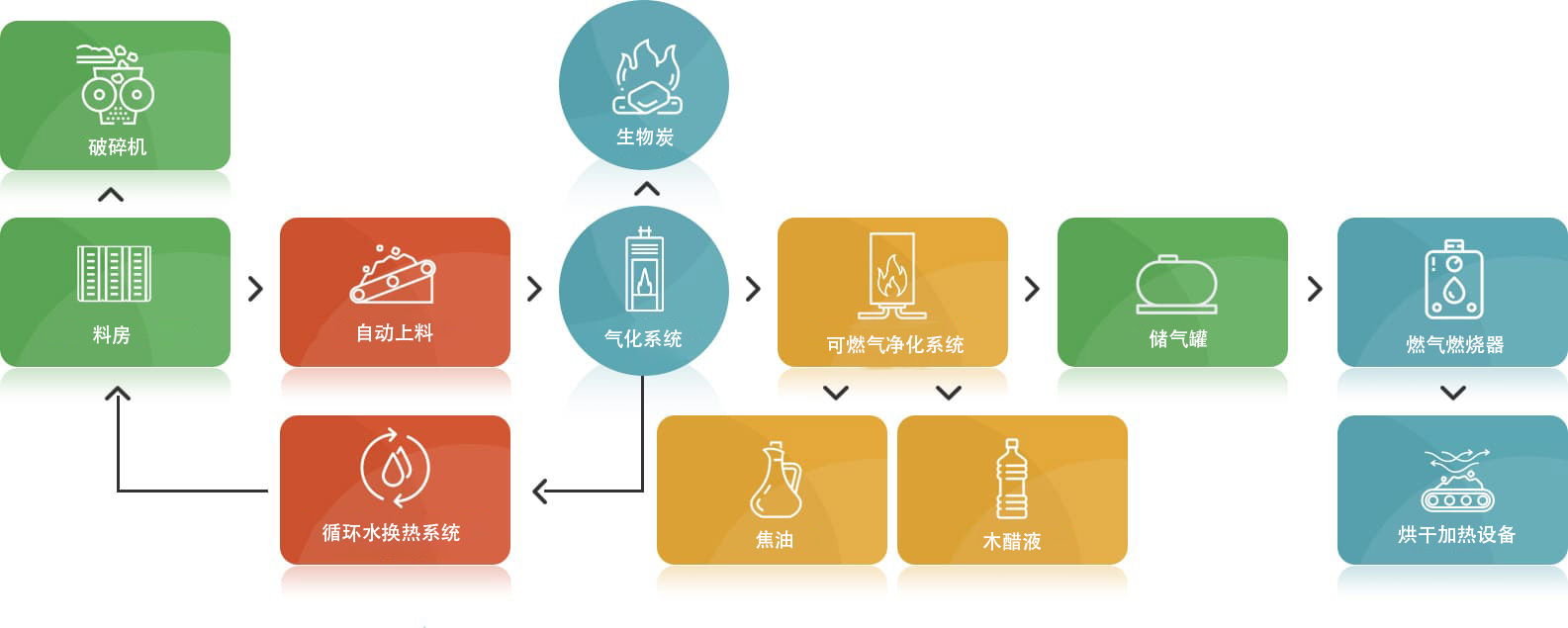

SYSTEM FLOW CHART

生物质气化
对接烘干煅烧系统流程图

良好的经济效益和优越的环境效益对发展绿色能源和节能减排具有重要作用，是推动绿色、循环、可持续发展的必由之路。

BY-PRODUCT DRAWING

生物质气化
对接烘干煅烧系统副产品图

更好的环保节能效益;实现农林生物质高效、无公害、资源化利用，取得显著的经济、社会和生态效益。

PARAMETERS TABLE

生物质气化
对接烘干煅烧系统参数图

生物质气化对接烘干煅烧系统参数图

Maximum Boiler Capacity	4t	6t	10t	15t	20t	25t
Gasifier Model	HQ-SR2200	HQ-SR2600	HQ-SR3000	HQ-SR3600	HQ-SR4000	HQ-SR4300
Gasification Efficiency	≥75%	≥75%	≥75%	≥75%	≥75%	≥75%
Syngas Heating Value	1100~1450kcal/kg	1100~1450kcal/kg	1100~1450kcal/kg	1100~1450kcal/kg	1100~1450kcal/kg	1100~1450kcal/kg
Raw Material Consumption	1000kg	1500kg	2500kg	3750kg	5000kg	6250kg
Syngas Production	2200Nm³	3300Nm³	5500Nm³	8250Nm³	11000Nm³	13750Nm³
Burner Heating Power	2.8MW	4.2MW	7MW	10.5MW	14MW	17.5MW
Heat Recovery	24*10⁴kcal	36*10⁴kcal	60*10⁴kcal	90*10⁴kcal	120*10⁴kcal	150*10⁴kcal
Bag Filter	4t	6t	10t	15t	20t	25t
Operating Power Consumption	35.5kw	42.5kw	51kw	80kw	98.5kw	122kw
System Footprint	430m²	500m²	600m²	700m²	850m²	1000m²
The operating power consumption does not include the power consumption of log crushing equipment and feeding grab, and the footprint of the system does not include the log crushing site.
