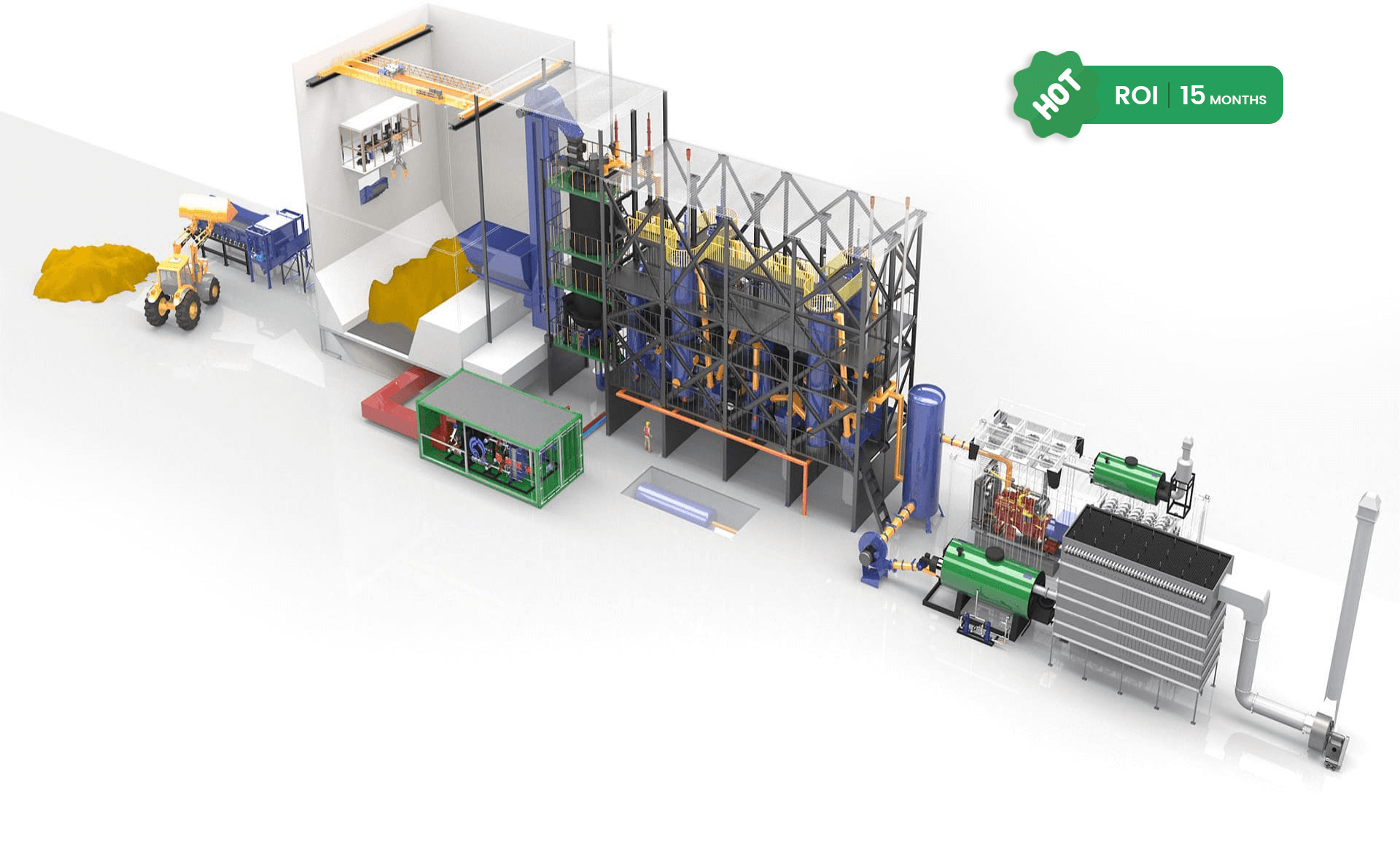

生物质气化多联产系统

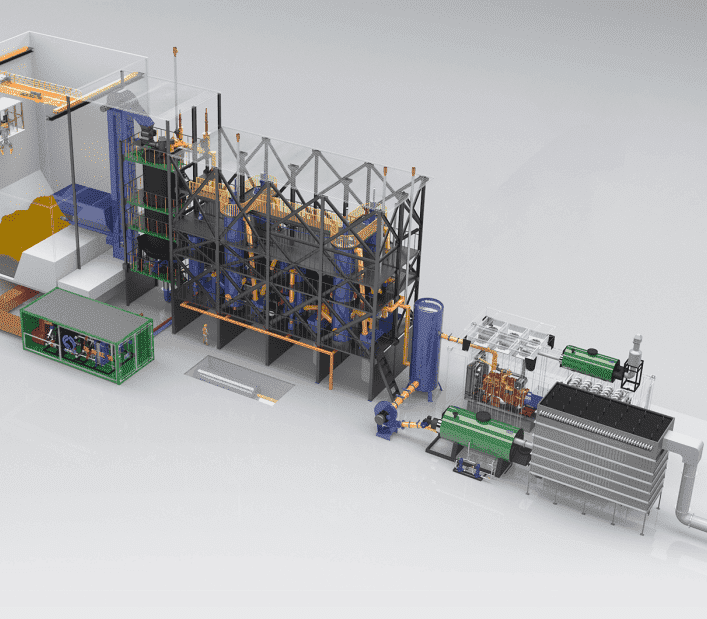

System Diagram

生物质气化多联产系统

1. 破碎机

2. 控制室

3. 抓斗起重机

4. 原料室

5. 热风管道

6. 循环水换热系统

7. 气化系统

8. 可燃气体净化系统

9. 地下焦油管道

10. 地下焦油罐

11. 临时空间

12. 风机

13. 可燃气体燃烧器

14. 燃气锅炉

15. 气体缓冲罐

16. 内燃机发电机

17. 余热利用系统

18. 布袋除尘器

19. 引风机

20. 烟囱

破碎机

控制室

抓斗起重机

原料室

热风管道

循环水换热系统

气化系统

可燃气体净化系统

地下焦油管道

地下焦油罐

临时空间

风机

可燃气体燃烧器

燃气锅炉

气体缓冲罐

内燃机发电机

余热利用系统

布袋除尘器

引风机

烟囱

可燃气体管道

热风管道

沥青管道

热水管道

冷水管道

烟气管道

生物质气化

优势 & 特点

海琦专注于可再生能源服务，为各种规模的项目提供长期运营和维护的定制解决方案。

自动化程度高

1.设备可以24小时自动运行。
2.系统互联互锁，安全性高，一键启停，稳定性强。
3.5G远程智能能源管理系统可以远程管理能源系统，方便监管。
4.系统正常运行只需一人值班，工作量低，适合长期单人操作。
5.安全性高，在紧急情况下，自动停机，消除隐患，等待工程师救援

使用寿命长

1.系统由30%以上的不锈钢材料制成，设计寿命20年。
2.系统使用的电机品牌均为欧洲知名品牌，电机均为中国一线品牌。
3.系统全部采用模块化钢结构建造，降低了土建成本，提高了使用寿命。
4.发电机组均为国内一线品牌，可实现8000小时/年发电。

系统能源利用率高，副产品变废为宝

1.气化系统的冷却水热能用于干燥原料。
2.发电机组的热能用于生产热水或蒸汽。
3.整个系统没有多余能量的浪费，全部回收利用，提高了系统的整体效率。
4.生物炭、木焦油、木醋液等可通过二次利用进行提纯，增加产品附加值。

系统设计紧凑

1.系统采用模块化设计，使设备安装更加方便。
2.系统空间利用率提高，提高了站点的使用空间。
3.使用场所清洁整洁，地面无污染物和异味。
4.减少冗余配套设备，降低系统整体能耗和投资

SYSTEM FLOW CHART

生物质气化
多联产系统流程图

良好的经济效益和优越的环境效益对发展绿色能源和节能减排具有重要作用，是推动绿色、循环、可持续发展的必经之路。

BY-PRODUCT DRAWING

生物质气化多联产
系统副产品图

系统副产品图

PARAMETERS TABLE

生物质气化多联产
系统参数

生物质气化多联产系统参数

规格	单位	发电功率参数
发电功率	kw	200	500	1000	2000	3000	5000
气化炉型号	HQ-SR series	HQ- SR1200	HQ- SR1800	HQ- SR2400	HQ- SR3000	HQ- SR3600	HQ- SR4300
系统占地面积	m*m	350	600	700	900	1100	1500
系统运行电耗	kw	25-35	60-70	100-110	180-200	260-280	340-360
一级净化	-	离心分离、冷却
二级净化	-	ESP
发电机组	-	内燃式
额定原料消耗	kg/h	200-240	500-600	1000-1200	2000-2400	3000-3600	5000-6000
燃料尺寸	mm	30-80
燃料水分	%	≤25
燃气成分		主要可燃成分为CO、CH4、H2和CmHn气态烃类物质
气化效率	%	≥70
出炭率	%	8-10
木醋酸	kg/h	40-50	100-120	200-250	400-500	600-750	1000-1250
焦油	kg/h	16-20	45-50	90-100	180-200	270-300	450-500
烟气余热	kcal/h	约22万	约55万	约110万	约220万	约330万	约550万
气化炉循环水	t/h	5-8	12-15	25-30	50-60	75-90	125-150
内燃机循环水	t/h	20-30	50-60	100-120	200-240	300-360	500-600
排放		欧盟标准
系统重量	t	55	95	125	210	320	420
集装箱数量	个	5	7	8	14	20	28
